Introdução
A tela de vibração circular adota o excitador cilíndrico do eixo excêntrico e o bloco excêntrico para ajustar a amplitude. A tela material tem uma linha de fluxo longa e muitas especificações de exame. Tem as características da estrutura segura, da força emocionante forte, da eficiência de exame alta, do baixo ruído da vibração, da durabilidade forte, da manutenção conveniente e do uso seguro. É amplamente utilizada na classificação de produto da mineração, dos materiais de construção, do transporte, da energia, da indústria química e das outras indústrias.
A tela de vibração funciona reciprocando a vibração produzida pelo vibrador. O peso de gerencio superior do vibrador faz a vibração girando do plano do produto da superfície da tela, quando o peso de gerencio mais baixo fizer a superfície da tela produzir a vibração giratória cônica, e o efeito combinado faz a superfície da tela produzir a vibração complexa da rotação. Sua trilha da vibração é uma curva de espaço complexa. A projeção da curva no plano horizontal é circular, quando a projeção no plano vertical for elipse. A amplitude pode ser mudada ajustando a força emocionante do para cima e para baixo pesos de gerencio. Ajustando o ângulo de fase espacial dos martelos pesados superiores e mais baixos, a forma da curva da trilha movente da superfície da tela pode ser mudada e a trajetória do material na superfície da tela pode ser mudada.

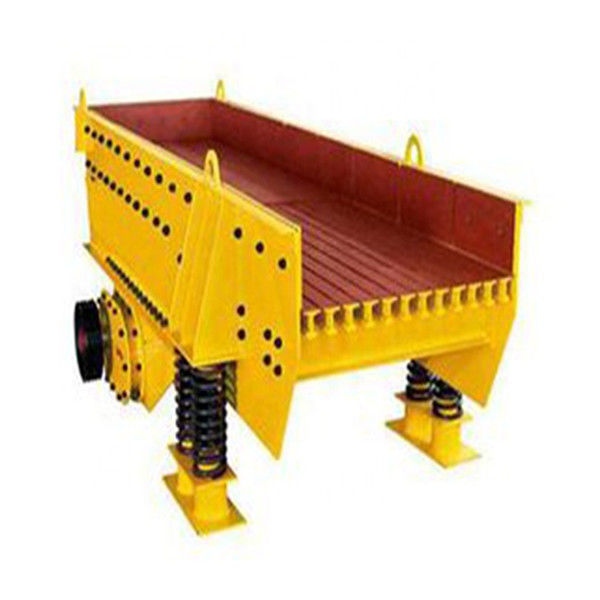

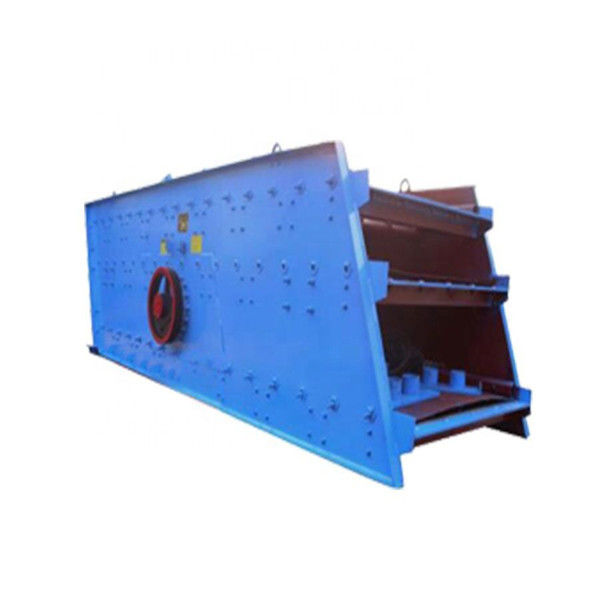

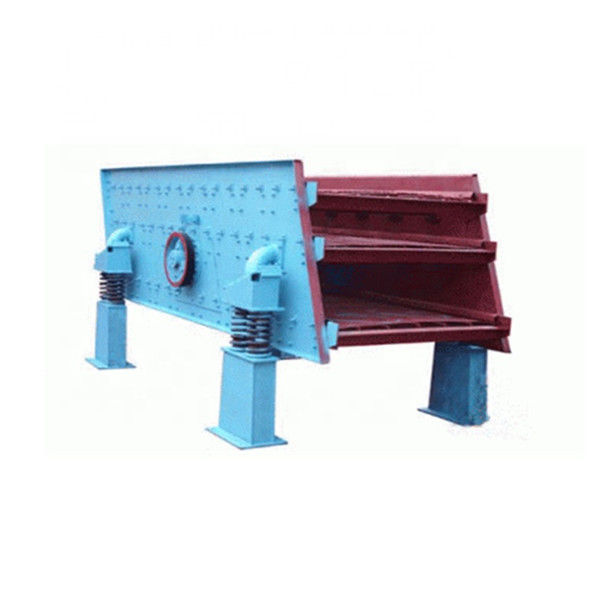

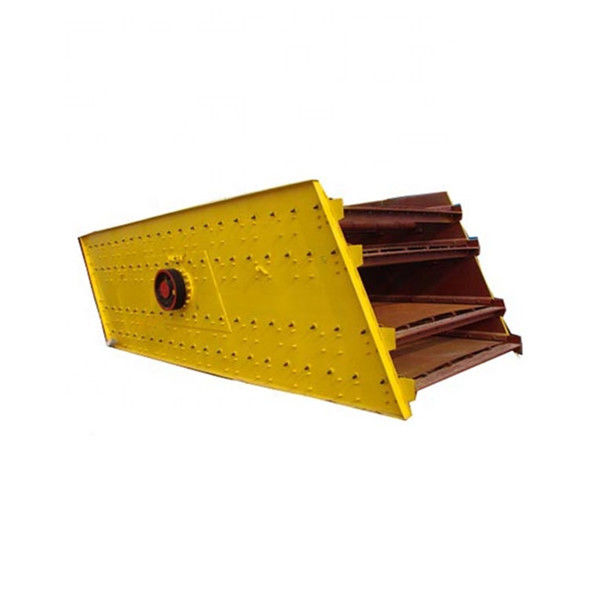

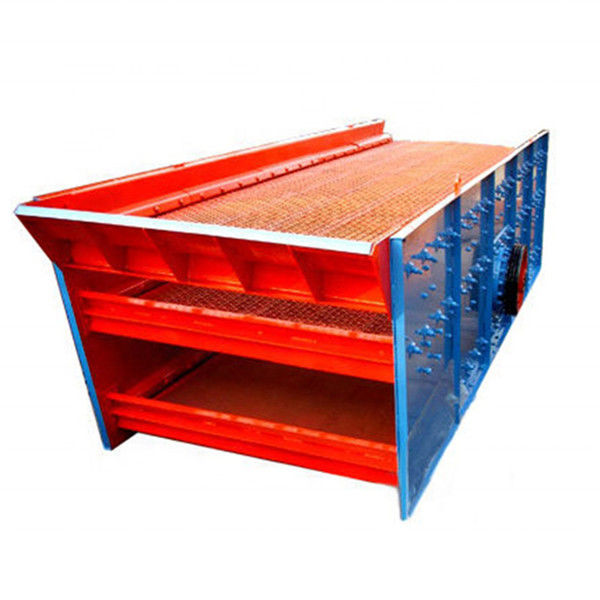

Imagens da tela de vibração circular
Vantagem
1. A manutenção de equipamento é simples e conveniente, e a eficiência de operação da máquina inteira é melhorada obviamente.
2. a conexão flexível tal como o eixo de transmissão comum universal do eixo transversal ou o acoplamento de borracha é adotada para assegurar a operação estável.
3. A estrutura da máquina da tela tende a ser simplificada, que é conducente melhorar o nível da tecnologia de fabricação e a precisão do conjunto do equipamento.
4. A máquina da tela tem uma eficiência mais alta da seleção, a capacidade de processamento maior e uma vida útil mais longa.
5. a excentricidade do bloco é adotada no excitador, que aumenta não somente a única força da excitação da massa excêntrica do excitador, mas igualmente pode ser ajustada aleatoriamente, que é conveniente para o projeto modular e o uso.
Fotos da oficina
Princípio de funcionamento
É composto principalmente da caixa da tela, do excitador da vibração, do dispositivo e do motor da suspensão (ou o apoio). O motor conduz o eixo principal do excitador da vibração para girar através da correia do triângulo. Devido à força centrífuga da inércia do peso desequilibrado no excitador da vibração, a caixa da tela é vibrada. As amplitudes diferentes podem ser obtidas mudando o peso excêntrico do excitador.
Parâmetros de Techncal
| Modelo | Camadas | Tamanho de alimentação máximo (milímetros) | Capacidade (³ de m /h) | Frequência (r/min) | Tamanho do furo da tela (milímetros) | Poder do motor (quilowatts) | Peso (quilogramas) | Cara de tela. (milímetro) |
| 2YK1225 | 2 | 400 | 8-60 | 800-970 | 4-50 | 5,5 | 3500 | 1200*2500 |
| 2YK1225 | 3 | 400 | 10-70 | 800-970 | 4-50 | 5,5 | 3850 | 1200*2500 |
| 2YK1230 | 2 | 400 | 12-78 | 800-970 | 4-50 | 7,5 | 4200 | 1200*3000 |
| 2YK1230 | 3 | 400 | 13-80 | 800-970 | 4-50 | 7,5 | 4600 | 1200*3000 |
| 2YK1237 | 2 | 400 | 15-86 |
800-970 |
4-50 | 7,5 | 4600 | 1200-3700 |
| 3YK1237 | 3 | 400 | 16-90 | 800-970 | 4-50 | 7,5 | 5200 | 1200*3700 |
| 2YK1535 | 2 | 400 | 20-125 | 800-970 | 5-50 | 11 | 5890 | 1500*3500 |
| 3YK1535 | 3 | 400 | 21-125 | 800-970 | 5-50 | 11 | 6700 | 1500*3500 |
| 2YK1545 | 2 | 400 | 22-150 | 800-970 | 5-50 | 15 | 6330 | 1500*4500 |
| 3YK1545 | 3 | 400 | 22-150 | 800-970 | 5-50 | 15 | 6800 | 1500*4500 |
| 2YK1548 | 2 | 400 | 22.5-162 | 800-970 | 5-50 | 15 | 6980 | 1500*4800 |
| 3YK1548 | 3 | 400 | 22.5-162 | 800-970 | 5-50 | 15 | 7600 | 1500*4800 |
| 2YK1848 | 2 | 400 | 25-206 | 750 | 5-80 | 15 | 9080 | 1800*4800 |
| 3YK1848 | 3 | 400 | 32-276 | 800-970 | 5-80 | 18,5 | 9600 | 1800*4800 |
| 2YK1854 | 2 | 400 | 32-312 | 800-970 | 5-80 | 18,5 | 10150 | 1800*5400 |
| 3YK1854 | 3 | 400 | 32-312 | 800-970 | 5-80 | 22 | 10840 | 1800*5400 |
| 2YK1860 | 2 | 400 | 65-586 | 870 | 3-100 | 22 | 10900 | 1800*6000 |
| 3YK1860 | 3 | 400 | 65-586 | 870 | 3-100 | 22 | 11500 | 1800*6000 |
| 2YK2160 | 2 | 400 | 50-475 | 970 | 5-100 | 30 | 11780 | 2100*6000 |
| 3YK2160 | 3 | 400 | 50-475 | 970 | 5-100 | 30 | 12800 | 2100*6000 |
| 2YK2460 | 2 | 400 | 65-550 | 970 | 5-100 | 37 | 15600 | 2400*6000 |
| 3YK2460 | 3 | 400 | 70-620 | 970 | 5-100 | 37 | 17600 | 2400*6000 |
Embalagem & entrega
Após o serviço de vendas
1. Um ano para a garantia da maquinaria.
2. Nós temos a fonte barata das peças sobresselentes.
3. Nós podemos coordenador enviado instalar e manter no local.
